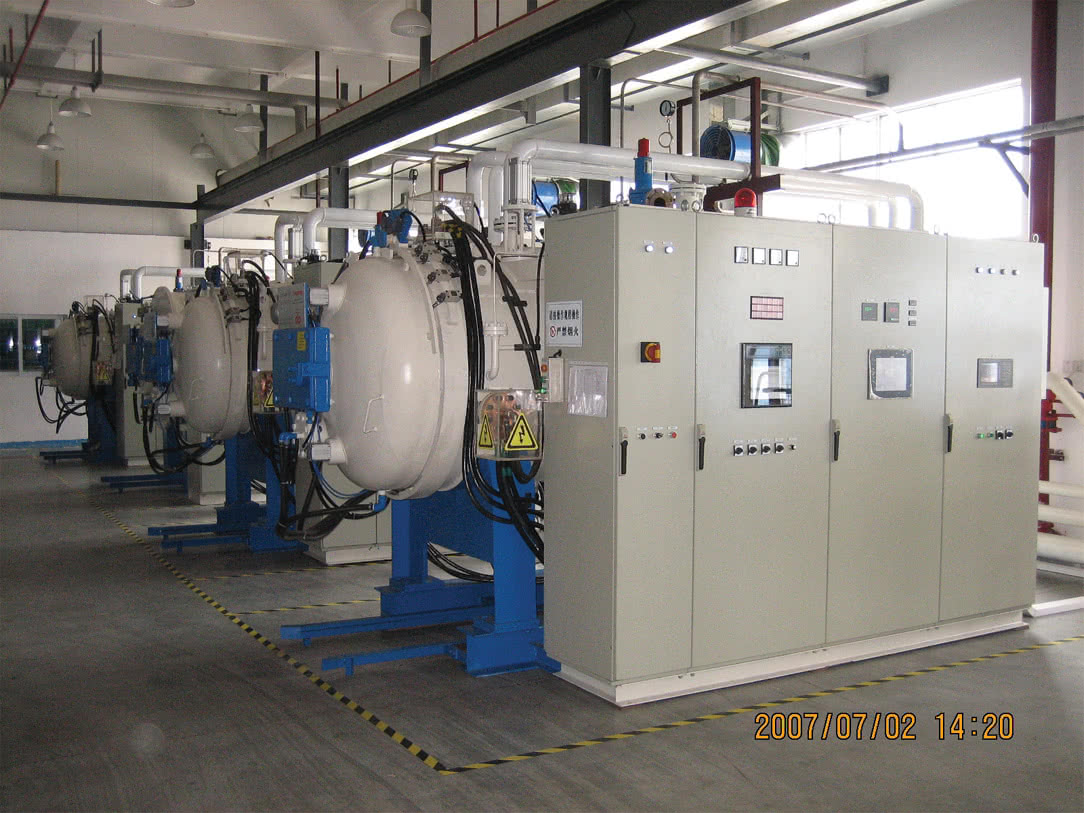

Горизонтальные печи с газовым охлаждением
Вакуумные печи с охлаждением инертным газом — современное оборудование для термической обработки, произведенное по технологии фирмы ALD Vacuum Technologies GmbH (Германия).
Назначение
- Закалка, отжиг и отпуск высоко- и низколегированных сталей
- Высокотемпературная пайка
- Закалка цементируемых сталей
- Гомогенизация (закалка) и дисперсионное отверждение (отжиг) жаропрочных сплавов
- Комбинации различных процессов термообработки, например, пайки и закалки в одном цикле
Особенности
- Высокая равномерность температурного поля
в рабочем пространстве печи - Равномерное охлаждение
- Регулировка скорости охлаждения
- Малое время цикла
- Конвекционный нагрев
- Запатентованная технология закалки инертным газом
высокого давления- Система реверса охлаждающего газа обеспечивает:
- Отсутствие деформаций
- Надежность
- Высокую эффективность
Закалка и охлаждение

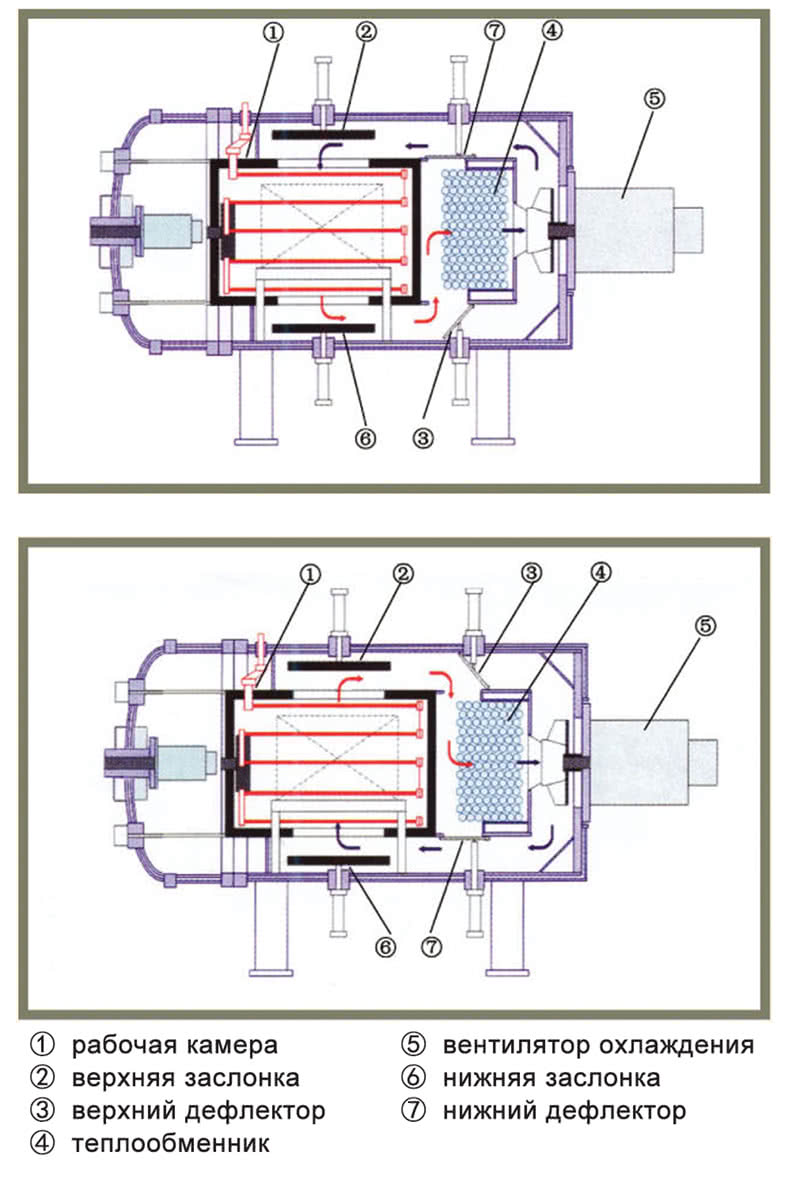

Изменение направления потока охлаждающего инертного газа достигается путем открытия и закрытия дефлекторов. Этот метод позволяет уменьшить перепад температур обрабатываемых деталей и эффективно предотвращает их деформацию.
Термическая обработка при парциальном давлении
Для предотвращения испарения элементов (Zn,Mg,Mn,Al,Cr и т.д.), входящих в состав сплавов, во время термической обработки в печь под заданным давлением нагнетается азот высокой чистоты.
Система нагрева и изоляция

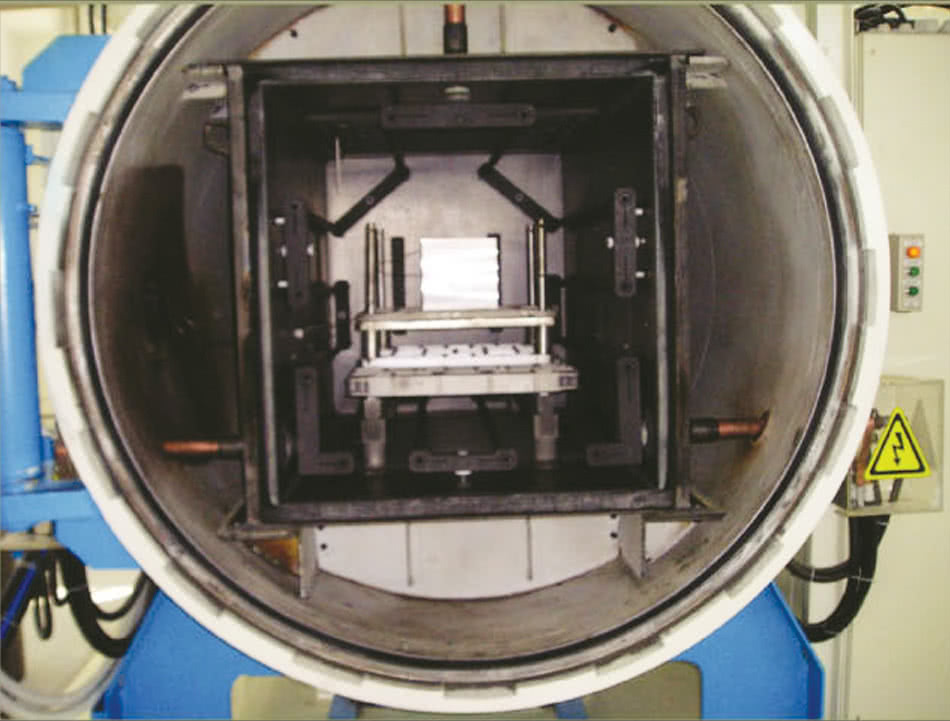

Вакуумные печи для термической обработки типа VKNQ являются простыми, надежными и легкими в обслуживании печами с горизонтальной рабочей камерой. Нагреватели и теплоизоляция изготовлены из графита. Двенадцать нагревателей, равномерно расположенных в рабочей зоне печи, обеспечивают равномерность температурного поля и легко доступны для контроля и замены. Водоохлаждаемые токовводы изготовлены из меди, монтируются в корпус рабочего отсека и имеют вакуумные герметичные уплотнения, которые повышают срок службы и надежность токовводов.
Термоизоляция рабочей зоны печи изготовлена из пластин твердоволоконного графита, покрытых графитовой пленкой.
Жесткая термоизоляция, плотно прилегающая к корпусу со всех сторон, сводит тепловые потери к минимуму.
Соединительные фиксирующие элементы изготовлены из композитного материала (СFC), что увеличивает срок службы зоны нагрева. В печи установлены одна термопара типа “S” и две термопары типа “N” для контроля рабочей температуры и перепада температур в садке.
Спецификации
| Модель | VKNQ.30.30.50 | VKNQ.40.40.60 | VKNQ.60.60.90 | VKNQ.80.80.120 | |
| Размеры рабочей зоны (мм) | 300х300х500 | 400х400х600 | 600х600х900 | 800х800х1200 | |
| Рабочая температура (0С) | 1300 | 1300 | 1300 | 1300 | |
| Перепад температур | при конвекционном нагреве 150-850 0С | < ± 5 ℃ | < ± 5 ℃ | < ± 5 ℃ | < ± 5 ℃ |
| в вакууме 600-1300 ℃ | < ± 5 ℃ | < ± 5 ℃ | < ± 5 ℃ | < ± 5 ℃ | |
| Характеристика электрической сети | Напряжение (В) | 380 | 380 | 380 | 380 |
| Мощность (кВт) | 50 | 80 | 120 | 250 | |
| Общее энергопотребление (кВт) | 80 | 110 | 160 | 300 | |
| Давление азота при конвекционном нагреве (бар (абс.)) | 1,5-2,0 | 1,5-2,0 | 1,5-2,0 | 1,5-2,0 | |
| Давление азота при охлаждении (бар (абс.)) | 2, 6, 10 | 2, 6, 10 | 2, 6, 10 | 2, 6, 10 | |
| Параметры вакуума | Низкий вакуум (мбар) | < 5х10-2 | < 5х10-2 | < 5х10-2 | < 5х10-2 |
| Высокий вакуум (мбар) | < 5х10-5 | < 5х10-5 | < 5х10-5 | < 5х10-5 | |
| Натекание (мбар*л/с) | < 5х10-3 | < 5х10-3 | < 5х10-3 | < 5х10-3 | |
| Вес садки (кг) | 100 | 200 | 600 | 1000 | |
| Установочные размеры (ШхВхД) (м) | 3х3х5 | 5х3,5х7 | 5х3,7х8 | 6х4,5х9 | |
| Вес печи (кг) | 4000 | 8000 | 12000 | 16000 | |
