Серия Q250/Q750/Q3000A

Q250/Q750/Q3000A

Q250A

 Q750A

 Q3000A
Диапазон тестовой нагрузки

0,5 -250 кг (4,9 — 2450 Н)

3 -750 кг (29,4 — 7358 Н)

10 -3000 кг (98 — 29430 Н)

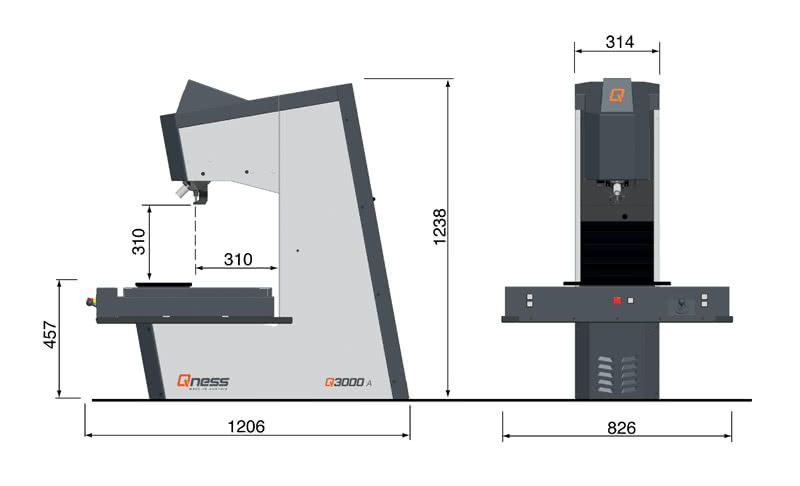

Тестовая высота /тестовая глубина

310 /310 мм
Программное обеспечение

Qpix CONTROL управление через 19“ монитор и внешний ПК
Предметный стол

моторизованный XY-стол
Перемещение X/Y

400 x260 мм
Вес основной машины

470 кг
Макс. вес образца

100 кг
Держатели

Различные держатели под задачи Заказчика!

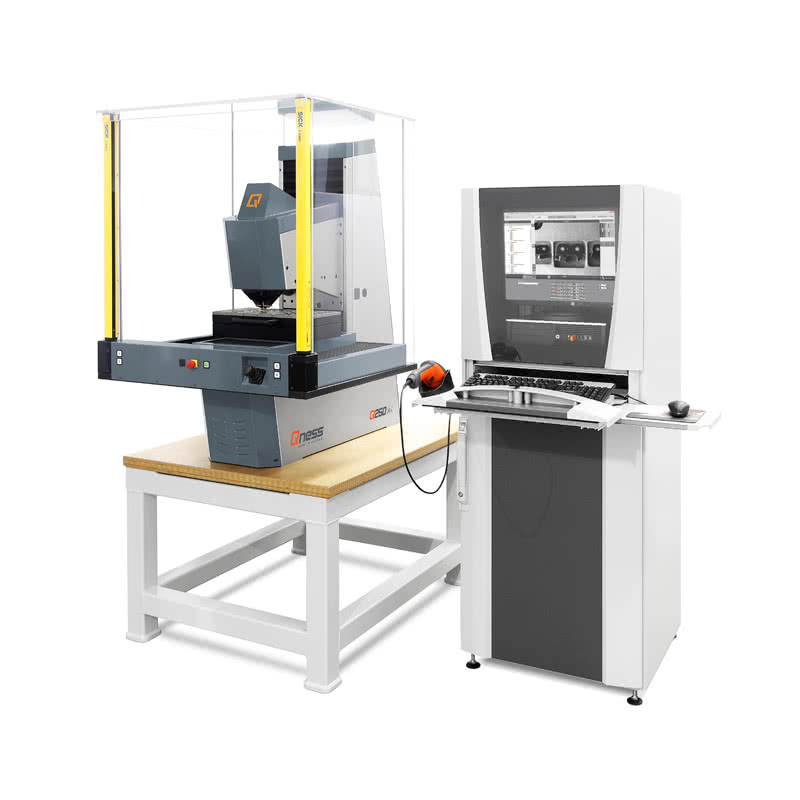

Твердомеры Бринелля Qness серии Q250/Q750/Q3000 A  с моторизованным

координатным столом и специальными решениями

  • Автоматизированные измерения с помощью электронной системы приложения нагрузки в следующих диапазонах:
  • Q250A: 0,5 — 250 кгс
  • Q750A: 3 — 750 кгс
  • Q3000A: 10 — 3000 кгс
  • Регулировка высоты с помощью моторизованного перемещения блока нагружения по оси Z.
  • Полностью автоматический координатный стол с высоко-прецизионным приводом позиционирования.
  • Автоматический или ручной анализ изображения с USB-камерой CMOS 1/2″ и светодиодной подсветкой.
  • Автоматическая регулировка яркости подсветки в зависимости от материала и поверхности образца.
  • Защитный корпус в плексиглазовом исполнении и легкая решетка в передней части.
  • Инновационный метод анализа отпечатка через встроенный микроскоп с модулем отраженного света (только для метода HBW10/3000).

Скачать брошюру Q250/750/3000A

Инновационный метод Qness для анализа отпечатка через встроенный микроскоп с модулем отраженного света

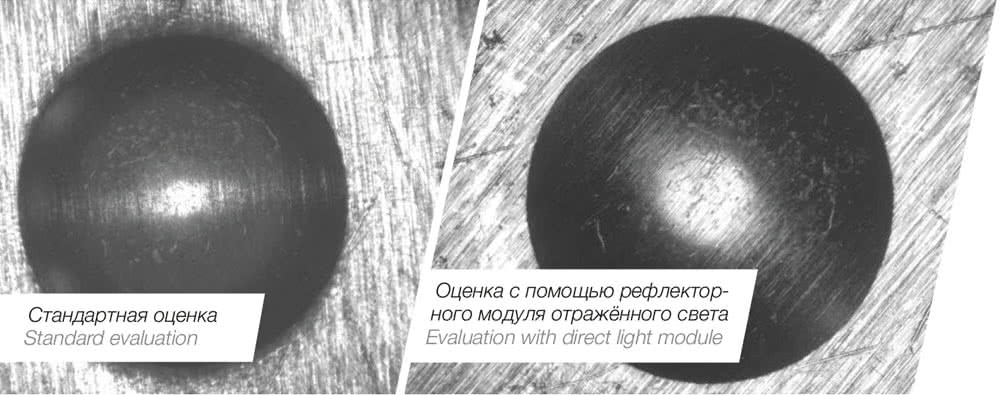

Для мягких материалов с твердостью до примерно 250 единиц HB при тестах по методу НВ 10/3000 искажения (выпуклости) всегда очень значительны по краям. Правильная идентификация диаметра отпечатка с помощью камеры и объектива затруднена (левый рисунок) и может привести к погрешности измерений до 10 единиц по Бринеллю.

С помощью дополнительного кольцевого освещения, которое может быть использовано при измерении твердости материалов до примерно 250 HB, многие производители уже реализовали данный механизм коррекции, в том числе Qness.

Новейшее решение с использованием микроскопа с модулем отраженного света вместо простого объектива, разработанное компанией Qness, позволит значительно точнее производить оценку отпечатка в будущем.

Данное решение может быть использовано для более широкого диапазона материалов различной  твердости (100-650 HB) и является важной вехой в развитии систем оценки диаметра отпечатка при измерении твердости (правый рисунок).

Данное решение может быть применено на стандартных твердомерах Qness и в спецрешениях Qness, если используется только один метод HBW 10/3000.
