Серия Q250/Q750/Q3000C



Q250CS/Q750CS/Q3000CS Q250C/Q750C/Q3000C

 Q250CS

 Q250C

 Q750CS

 Q750C

 Q3000CS

 Q3000C
Диапазон тестовой нагрузки

0,5 –250 кг (4,9 – 2450 Н)

 3 –750 кг (29,4 – 7358 Н)

10 –3000 кг (98 – 29430 Н)

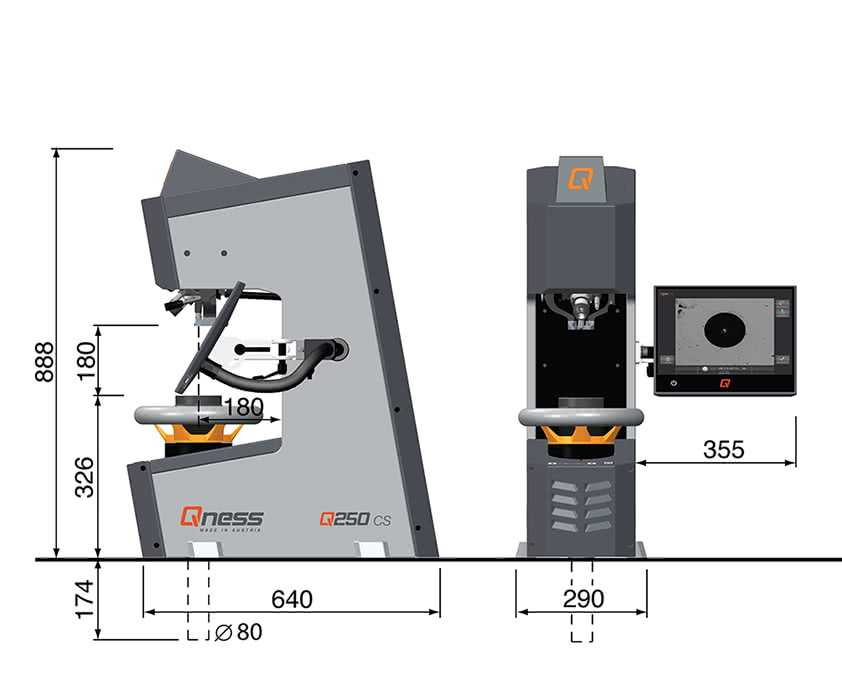

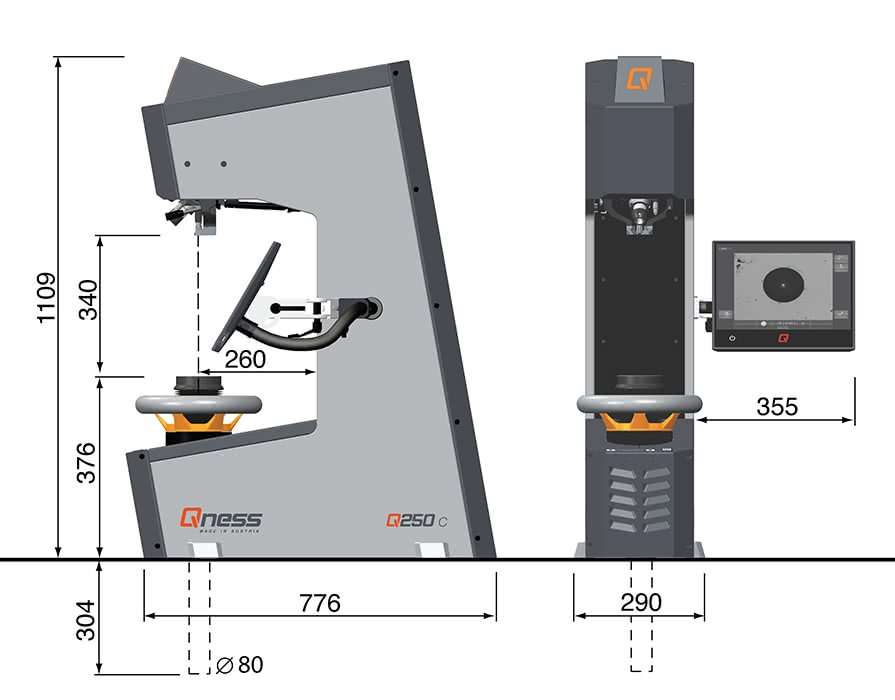

Тестовая высота / Тестовая глубина

180 /180 мм

340 /260 мм

180 /180 мм

340 /260 мм

180 /180 мм

340 /260 мм
Программное обеспечение

Qpix T12
Дисплей

Емкостной 12“ сенсорный дисплей
Предметный столик

Ø100 мм
Вес основной машины

125 кг

150 кг

125 кг

150 кг

180 кг

230 кг
Макс. вес образца

без ограничений
Револьверная головка

6-позиционная, моторизованная (сокращает тестовую высоту на 30 мм)



Ниже приведены отличительные особенности стандартных моделей твердомеров Qness Q250/Q750/Q3000C:

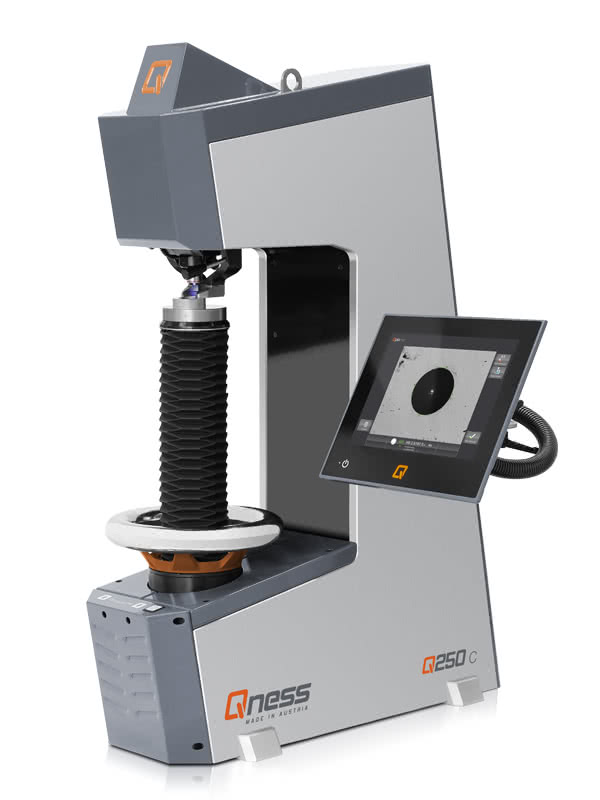

Твердомеры Бринелля серии Q250/Q750/Q3000C с инновационным подъемным столиком

  • Автоматизированные измерения с помощью электронной системы приложения нагрузки в следующих диапазонах:
  • Q250C/CS: 0,5 — 250 кгс
  • Q750C/CS: 3 — 750 кгс
  • Q3000C/CS: 10 — 3000 кгс
  • Удобный, понятный и дружелюбный пользовательский интерфейс и 12” сенсорный дисплей обеспечивают комфортную работу с высокой производительностью.
  • Стеклянный емкостной сенсорный дисплей.
  • Автоматизированный и ручной анализ отпечатка.
  • Автоматическая регулировка подсветки.
  • Дополнительное кольцевое освещение для темного поля (опция).
  • Ручная регулировка высоты осуществляется минимальным усилием с помощью шпинделя Ø70 мм, установленного на безлюфтовых роликовых подшипниках (уникально для твердометрии).
  • Поворотный прижим для измерений в труднодоступных местах образцов сложной конфигурации (патент).
  • Электронная 6-позиционная револьверная головка для экономии времени при частой смене методов измерений (опция).
  • Опция – управление с внешнего ПК, ПО QpixControl M.

Скачать брошюру Q250/750/3000C

Инновационный метод Qness для анализа отпечатка через встроенный микроскоп с модулем отраженного света

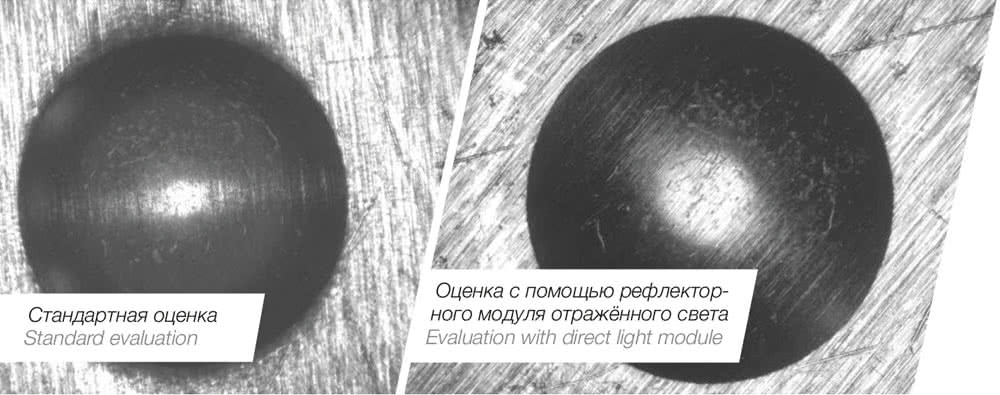

Для мягких материалов с твердостью до примерно 250 единиц HB при тестах по методу НВ 10/3000 искажения (выпуклости) всегда очень значительны по краям. Правильная идентификация диаметра отпечатка с помощью камеры и объектива затруднена (левый рисунок) и может привести к погрешности измерений до 10 единиц по Бринеллю.

С помощью дополнительного кольцевого освещения, которое может быть использовано при измерении твердости материалов до примерно 250 HB, многие производители уже реализовали данный механизм коррекции, в том числе Qness.

Новейшее решение с использованием микроскопа с модулем отраженного света вместо простого объектива, разработанное компанией Qness, позволит значительно точнее производить оценку отпечатка в будущем.

Данное решение может быть использовано для более широкого диапазона материалов различной  твердости (100-650 HB) и является важной вехой в развитии систем оценки диаметра отпечатка при измерении твердости (правый рисунок).

Данное решение, может быть применено на стандартных твердомерах Qness и в спецрешениях Qness, если используется только один метод HBW 10/3000.
