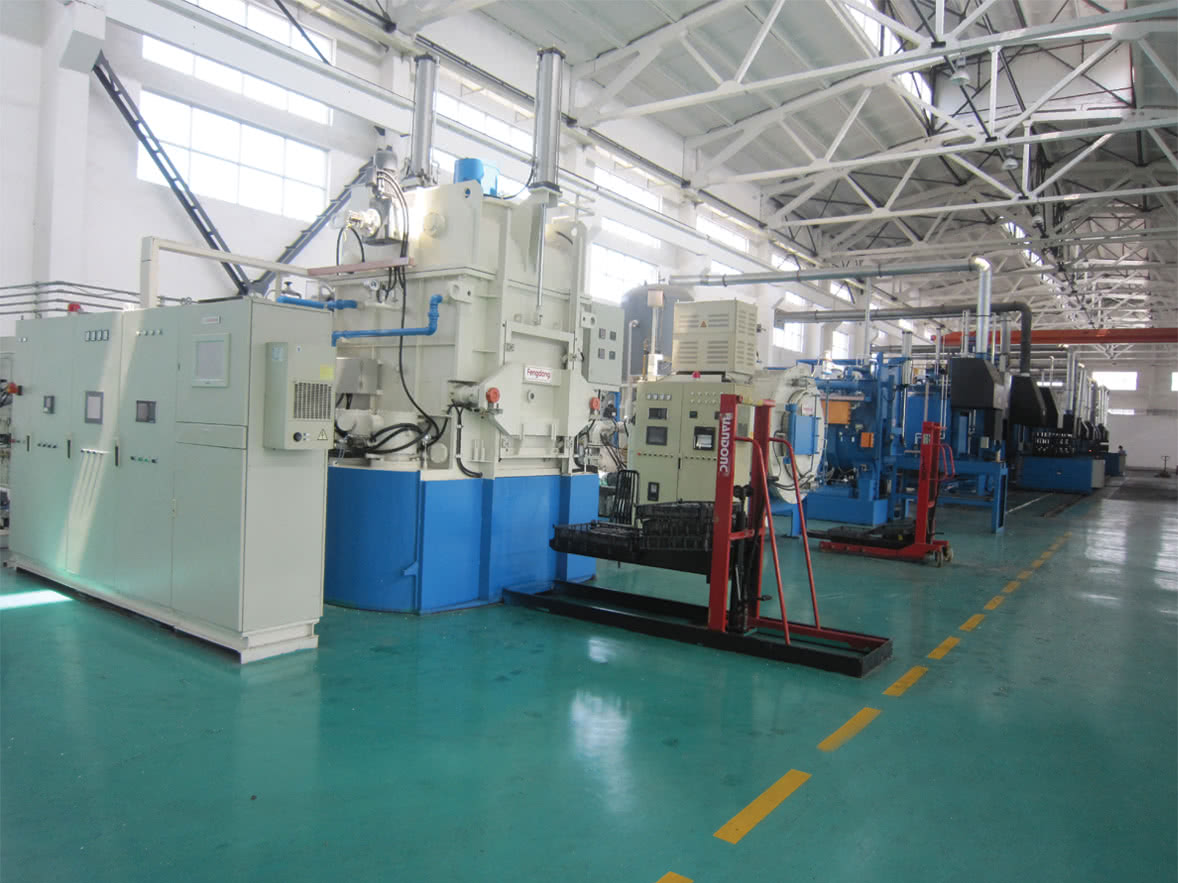

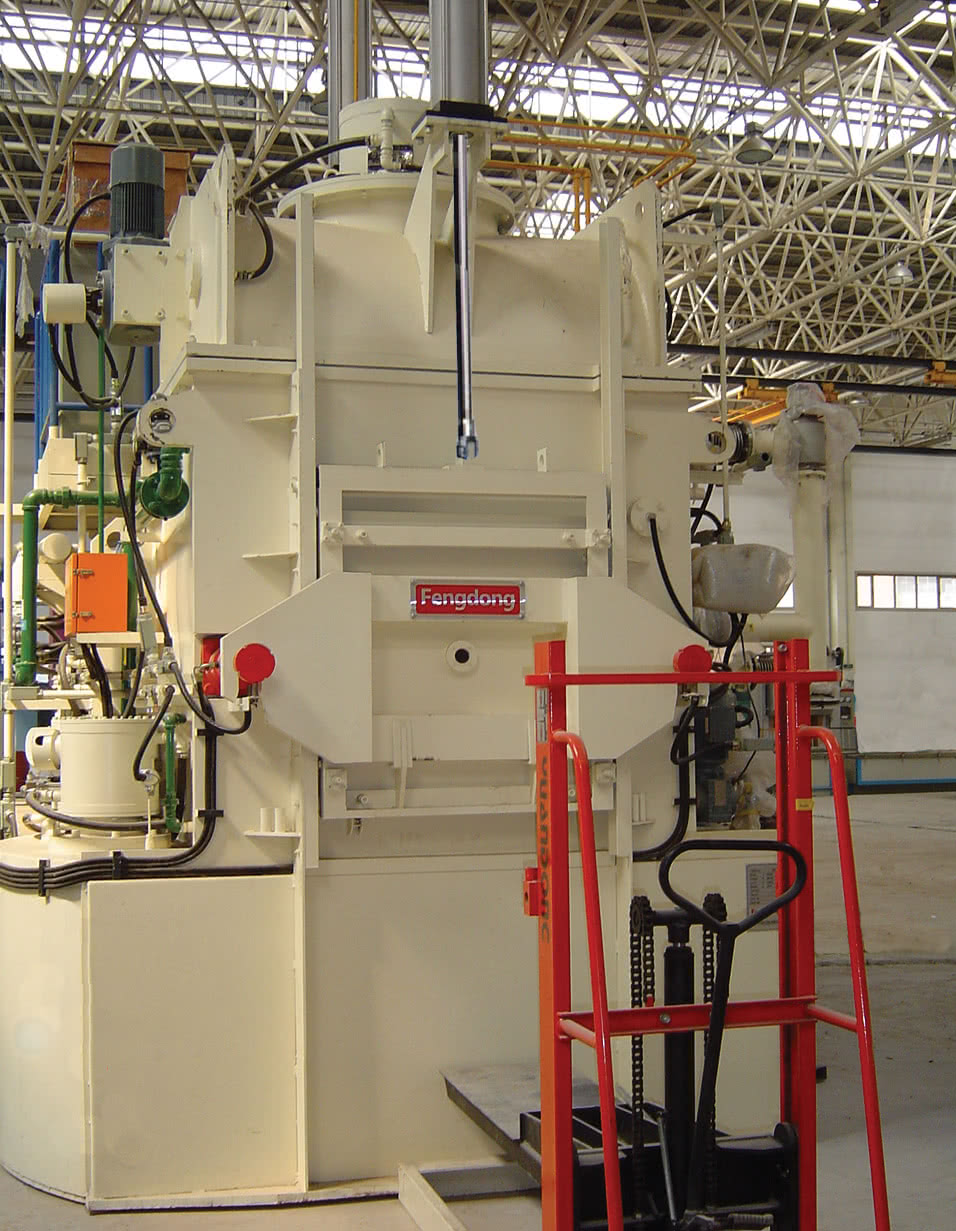

Вакуумные печи с закалкой в масло
Вакуумные печи с закалкой в масло или газовым охлаждением под давлением 2 бар широко применяются для вакуумной термической обработки высоко-, средне- и низколегированных сталей.
Отрасли применения
- Инструменты, детали и компоненты для машиностроения
- Детали для автомобилестроения
- Шестерни
- Детали для авиационной промышленности
Техпроцессы
- Закалка в масло или газовое охлаждение под давлением 2 бар
- Отжиг
- Пайка, гомогенизация, старение
Особенности

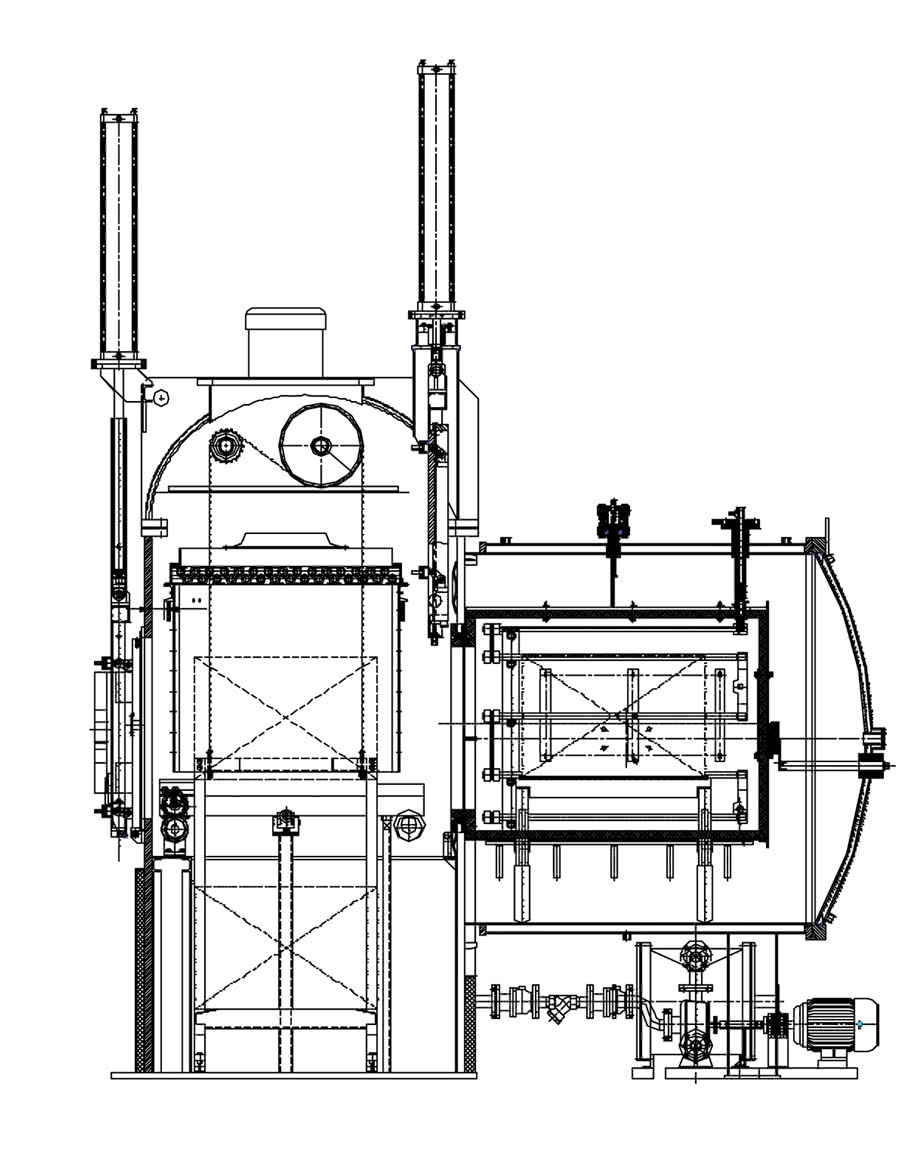

- Вакуумная камера.
Горячая зона выполнена из прочных твердоволоконных графитовых пластин.
Высокая равномерность температурного поля и эффективность нагрева.
Отсутствие подвижных частей в нагревательной камере, вследствие чего — минимизация неполадок.
Вакуумноплотная дверь обеспечивает оптимальные результаты и низкие эксплуатационные расходы. - Приемная камера.
Оптимальное использование охлаждающей камеры за счет специальной внутренней структуры.
Передняя дверь оснащена зажимным механизмом, позволяющим выдерживать давление до 2 бар.
Камера включает в себя вентилятор и теплообменник.
Печь может быть объединена с другим оборудованием в производственной линии. - Система управления.
Точное управление температурой и процессом.
Легкое программирование техпроцессов.
Визуализация параметров на сенсорном мониторе.
Возможность расширения дискового пространства для хранения программ.
Функция автоматического управления и архивирования.
Спецификации
| Модель | VKQF.40.40.60 | VKQF.60.60.90 | VKQF.80.80.120 | VKQF.90.90.120 | |
| Размеры рабочей зоны (мм) | 400х400х600 | 600х600х900 | 800х800х1200 | 900х900х1200 | |
| Рабочая температура (℃) | 1320 | 1320 | 1320 | 1320 | |
| Перепад температур | < ± 5 ℃ | < ± 5 ℃ | < ± 5 ℃ | < ± 5 ℃ | |
| Характеристика электрической сети | Напряжение (В) | 380 | 380 | 380 | 380 |
| Мощность (кВт) | 50 | 120 | 210 | 250 | |
| Параметры вакуума | Низкий вакуум (мбар) | < 5х10-2 | < 5х10-2 | < 5х10-2 | < 5х10-2 |
| Высокий вакуум (мбар) | < 5х10-5 | < 5х10-5 | < 5х10-5 | < 5х10-5 | |
| Натекание (мбар*л/сек) | < 5х10-3 | < 5х10-3 | < 5х10-3 | < 5х10-3 | |
| Вес садки (кг) | 200 | 500 | 1000 | 1500 | |
| Закалка в масло | Рабочая температура (0С) | 60-130 | |||
| Объем масла (л) | 2000 | 4300 | 8000 | 12000 | |
| Мощность нагрева (кВт) | 15 | 24 | 40 | 60 | |
| Охлаждение газом | Давление (бар (абс.)) | < 2 | |||
| Расход на цикл (м3) | 2 | 3,5 | 5 | 6 | |
| Установочные размеры (ШхВхД) (м) | 4х4,5х7,5 | 4,5х5х8,5 | 6х6х10 | 7,5х7х10 | |
| Вес печи (кг) | 11000 | 18000 | 30000 | 40000 | |
